| 런아웃측정 |
컴프레서 휠 |
|
|
런아웃측정 |
조향장치 샤프트 |
|
 |
|
|
 |
|
 |
|
| |
|
| 컴프레서 흴의 내경기준 외경 상하면의 동심도, 흔들림을 측정 |
|
양센터 기준 런아웃 측정 외경3Ch과 Runout 3Ch 동시측정 |
| |
|
|
|
|
|
|
| 치수측정 |
허브링 |
|
|
치수측정 |
링허브 |
|
 |
|
|
 |
|
|
|
| |
|
| 허브링의 내경, 외경, 높이, 평행도 측정 |
|
허브링의 내경, 외경 ,높이 (평행도) 측정 |
| |
|
|
|
|
|
|
| 선별기 |
소형부품 |
|
|
선별기 |
내경 외경 가변형 |
|
 |
|
|
 |
|
|
|
| |
|
| 소형부품의 내경, 높이를 자동 치수 측정하고 불량 선별 |
|
여러 종류의 플러그 부품 가변직경 가변측정위치 내경 외경 자동측정 및 불량 선별 |
| |
|
|
|
|
|
|
| 외경 내경 대칭도 |
샤프트 |
|
|
선별기 |
내경 외경 높이 |
|
 |
|
|
 |
|
|
|
| |
|
| 샤프트 내부 구멍과 외폭 형상. 외경, 내경, 외폭 측정 및 외경 기준 내경과 외폭 대칭도 자동화 측정 |
|
여러 기종의 부품에 대해 내경, 외경 ,높이를 자동측정 불량선별
|
| |
|
|
|
|
|
|
| 런아웃측정 |
조향장치 아웃 레이스 |
|
|
런아웃 |
사프트 외경 동심도 |
|
 |
|
|
 |
|
|
|
| |
|
| 아웃레이스 CNC가공 공정에서 자동투입되어 외경, 높이 , 런아웃 측정하고 자동치수보정. |
|
샤프트 4Ch 외경 측정 과 동시에 회전Runout 동심도 측정 |
| |
|
|
|
|
|
|
| 외경 원통도 |
샤프트 |
|
|
내경 동심도 |
샤프트 건드릴 |
|
 |
|
|
 |
|
|
|
| |
|
| 샤프트를 자동회전 이송동작으로 일정영역의 원통도를 측정합니다. 진원도+테이퍼 특성 측정. |
|
샤프트의 양센터 기준으로 회전하면서 내경 깊은 구멍의 건드릴 동심도를 측정. (건드릴 깊이 300mm) |
| |
|
|
| 내경 평면도 |
링기어 |
|
|
외경 원통도 |
특수 롤러 |
|
 |
|
|
 |
|
|
|
| |
|
| 대형 링기어의 내경, 평면도, 직각도 측정 |
|
내경을 측정하고 회전을 통해 외경의 3단 위치 진원도와 원통도 측정 |
| |
| 내경 |
노즐 |
|
|
내경 |
마킹 |
|
 |
|
|
 |
|
|
|
| |
|
| 노즐 깊은 구멍의 3단 위치 내경을 측정 |
|
내경을 측정하고 합격품에 대해 도트 마킹함 |
| |
| |
| 외경/내경 |
부시 |
|
|
내경 |
부시 |
|
 |
|
|
 |
|
|
|
| |
|
| 수동 공압구동방식으로 여러위치(측정높이)의 내경/외경을 동시에 측정하여 합부판정 합니다. 가공 내외경면의 Taper불량을 검사할 수 있으며 솔배브로 변경하여 FA구성으로 불량선별 합니다. |
|
제품을 감지하여 자동으로 공압구동하면서 전체 구간에 대해 내경을 스캔하면서 측정함(테이퍼 특성 측정) |

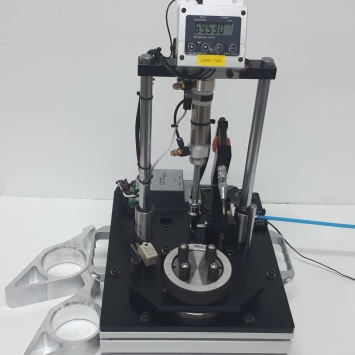

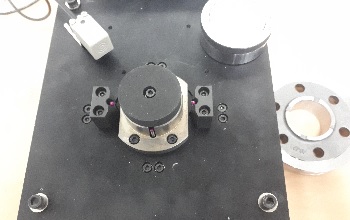

| |
| 내경진원도 |
허브 링 |
|
|
내경외경길이 |
허브 링 |
|
 |
|
|
 |
|
|
|
| |
 |
| 제품이나 측정모듈을 회전하는 방식으로 내경 진원도를 측정. 수동회전 혹은 자동회전 방식으로 각도를 검출하여 자동으로 판정합니다. |
|
링,허브,부시 형태의 제품에서 외경, 내경, 높이를 측정하고 수동 혹은 자동회전을 통해 진원도, 동심도, 평행도를 검사하는 복합측정기 |
| |
| OBD동심도 |
기어스프라켓 |
|
|
OD흔들림 |
샤프트 |
|
 |
|
|
 |
|
|
|
| |
|
| 스프라켓 기어류의 OBD경(오버핀 직경)을 측정하고 내경(혹은 외경)기준으로 치형에 따른 동심도를 자동측정 |
|
샤프트 형태의 제품에서 회전을 통한 동심도, 흔들림양, 진직도 등을 측정하는 시스템으로 자동(수동)회전 및 회전각 검출을 통한 판정이 이루어집니다 |
| |
| 외경 |
샤프트 |
|
|
내경외경 |
허브 링 |
|
 |
|
|
 |
|
|
|
| |
|
| 샤프트 형태의 제품에서 측면끼움방식으로 여러 지점의 외경과 길이/단차 등을 측정합니다. 직경조정과 측정위치 조정이 가능합니다. |
|
허브 형태의 제품으로 내경, 외경, 높이 등을 동시에 측정하는 형태이며 기종변경(외경/내경/높이) 및 SPC 복합측정 합니다. 허브의 상부,하부를 동시에 측정하는 프레스형 측정시스템도 가능합니다. |
| |
| 외경 |
볼핀 |
|
|
내외경 |
허브 링 |
|
 |
|
|
 |
|
|
|
|
|
| 조향 장치의 볼핀의 볼외경 측정 시스템 각도에 따른 볼외경 변화를 측정할 수 있으며 기종 변화가 가능합니다. |
|
깊은 구멍을 갖는 제품에서 깊이에 따른 내경, 진원도를 서보 구동 방식으로 자동 측정합니다. |
| |
| 외경길이 |
스핀들 |
|
|
볼경동심길이 |
InnerRace |
|
 |
|
|
 |
|
|
|
| |
|
| 외경 2점과 길이를 정밀측정하며 구멍의 대칭도 불량시 외경 측정오차가 발생하도록 특수 구성하고 기종변경이 가능합니다. |
|
조향장치 CV조인트 부품인 InnerRace의 볼경과 볼경동심도, 높이와 홈가공, 스프라인 가공불량을 검사하는 특주형 전용검사기입니다. |
| |
| 폭깊이대칭도 |
엔진베어링캡 |
|
|
외경길이 |
W펌프샤프트 |
|
 |
|
|
 |
|
|
|
| |
|
| 엔진 베어링캡 전용측정기로 엔진조립후 최종가공시 불량을 미연에 방지하기 위한 부품단계의 검사로 SPC측정합니다. |
|
초정밀 연마샤프트의 외경을 2/10000분해능으로 수동 공압구동방식으로 SPC측정합니다. |
| |
| 내경외경 |
변속기커브 |
|
|
평면도두께내경 |
고압펌프프랜지 |
|
 |
|
|
 |
|
|
|
| |
|
| 정밀 다이캐스팅 압연품으로 내경 외경을 SPC측정관리합니다. |
|
정밀 프레스 프랜지의 평면도(영역별), 두께, 내경을 SPC측정하고 OK마킹합니다. |

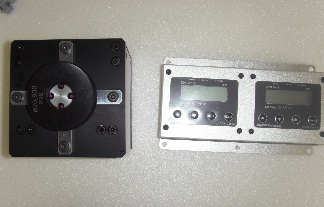

| |
| 내경 |
내경측정모듈 |
|
|
외경외폭대칭도 |
구동부품 |
|
 |
|
|
 |
|
|
|
|
|
| 단독사양 과 FA시스템에 모두 적합한 내경 측정모듈로 1Ch, 2Ch 방식으로 구성됩니다. 별도의 조정없이 가이드 교체를 통해 쉽고 정확하게 기종변경(내경)이 가능합니다. 상부, 하부, 측면 마운트 방식을 선택할 수 있습니다. |
|
외폭 가공된 샤프트에서 외폭과 외경을 측정하고 서로의 대칭도를 측정합니다. |
| |
| 내경외경길이 |
Pinion샤프트 |
|
|
외경길이나사 |
랙바 |
|
 |
|
|
 |
|
|
|
| |
|
| 3 Station으로 외경, 높이, 내경, 내부단차를 측정합니다. |
|
랙바의 3점 외경과 길이를 측정하고 나사게이지 구동방식으로 양쪽의 나사산을 체결방식으로 검사합니다. 자동화라인 구성으로 동작되며 SPC모니터링 됩니다. |
| |
| 내경 |
일반 |
|
|
평면도위치도 |
배기시스템 |
|
 |
|
|
 |
|
|
|
| |
|
| 여러 위치와 각도에서의 내경을 별도의 구동없이 한번에 측정합니다. |
|
용접 구조물의 평면도, 구멍위치를 측정합니다. FaceChecker 기능과 Digial CF검사구의 기능이 합쳐진 것으로 배기시스템의 용접후 검사에 활용됩니다. |

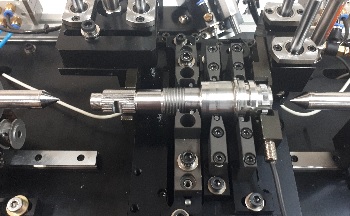

| |
| 런아웃측정 |
샤프트 런아웃 |
|
|
축끼움식 |
외경 2Ch |
|
 |
|
|
|
|
|
|
| |
|
| 여러가지 유형의 샤프트 런아웃 측정기 |
|
축끼움식 외경2Ch 측정기 |

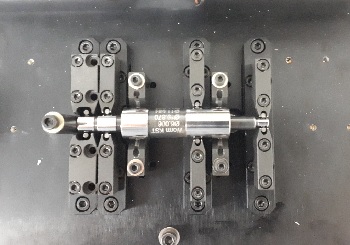

| |
| 측면끼움식 |
측면끼움 외경측정 |
|
|

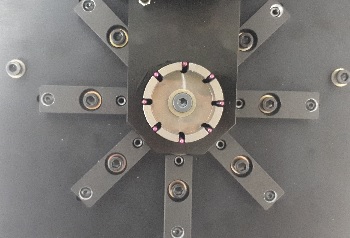

표준형 |
4점식 가변 내경 측정 |
|
 |
|
|
 |
|
|
|
| |
|
| 다양한 샤프트 등에 적용하는 측면끼움식 외경측정방식 |
|
4점식 가변내경 측정기 |
| |
| |
| 표준형 |
다점식 내경측정 |
|
|
내외경 |
내외경 동시측정 |
|
 |
|
|
 |
|
|
|
| |
|
| 2점, 4점, 6점, 8점식 가변 내경측정하고 측정위치 자동 구동되며 원통도 측정 |
|
다양한 형태의 내외경 동시 측정 방식 |

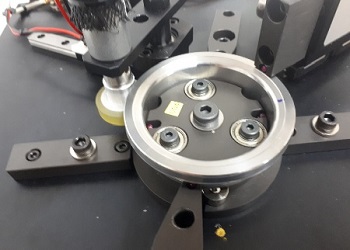

| |
| |
| 기어 블랭크 |
내경 외경 높이 평행도 측정 |
|
|
런아웃측정 |
내경 외경 높이 평행도 |
|
 |
|
|
 |
|
|
|
| |
|
| 가변 직경 방식으로 내경, 외경, 높이, 평행도 동시측정 |
|
베어링 부품의 내경, 외경, 높이 측정하고 런아웃측정으로 진원도, 평행도 동시측정 |
| |
| |
| 표준형 |
가변형 내경측정 |
|
|

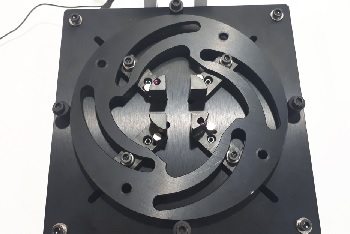

표준형 |
가변형 내경측정 |
|
 |
|
|
 |
|
|
|
| |
|
| 가이드 교체형 가변직경 내경 측정기 |
|
직경 자유조정형 디스크회전방식 내경측정기 |
| |
| OPD |
기어 |
|
|
외경 |
대형스핀들 |
|
 |
|
|
 |
|
|
|
| |
|
| 기어의 OPD를 원터치방식으로 휴대형으로 측정하기 위한 측정기입니다. |
|
대형 스핀들의 외경을 측정하는 방식으로 직경가변 위치조정 자유로우며 슬라이드 기능으로 제품 끼우면 자동센터링되어 정확한 측정할 수 있습니다. |
| |
| 복합측정 |
DiffCase |
|
|
외경내경 |
일반 |
|
 |
|
|
 |
|
|
|
| |
|
| 차동기어케이스의 양쪽외경,내경과 길이,단차를 측정하고 OK마킹합니다. |
|
휴대형 내경 외경 측정기를 소개하고 SPC와 직경조정등의 방법을 설명합니다. |
| |
| 복합측정 |
브레이크부품 |
|
|
복합측정 |
특수밸브부품 |
|
 |
|
|
 |
|
|
|
| |
|
| 2개의 Station으로 구성되며 기종변경이 가능하고 속외경과 외경 긹이 단차를 SPC 측정하고 SPC정보를 상위업체 서버로 전송합니다. |
|
2개의 Station으로 구성되어 소형 부품의 외경 길이 단차 등의 복합치수를 SPC 측정합니다. |

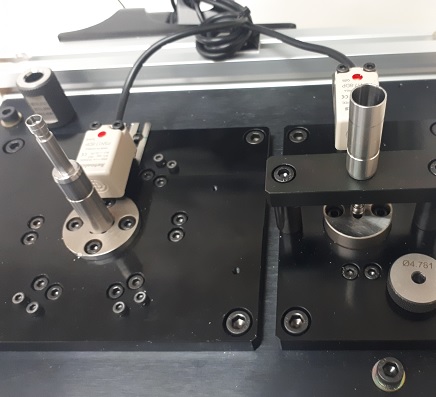

| |
| 복합측정 |
연료펌프부품 |
|
|
내경 |
조향부품 |
|
 |
|
|
 |
|
|
|
| |
|
| 2개의 Station으로 소형 부품의 내경과 속외경을 SPC로 측정합니다. 작은 내경 측정시 외부가이드 센터링 기법으로 측정정밀도를 향상합니다.. |
|
양 Side 구동방식으로 요크의 양쪽 내경과 길이를 측정합니다. |
| |
|
|
|
|
|
|

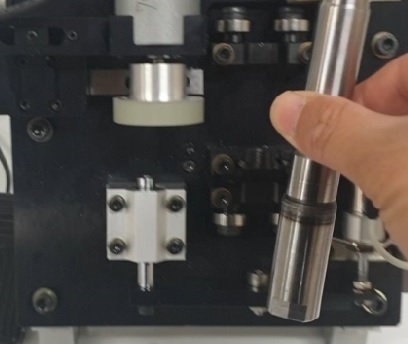

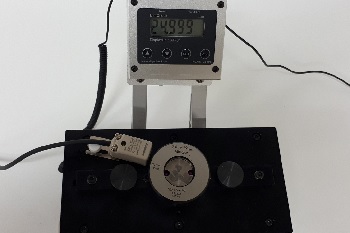

| 내경 |
일반 |
|
|
|
|
|
 |
|
|
 |
|
|
|
| |
|
| 야간 작업의 경우에는 제품 측정 후 불량판정되어도 작업자의 실수로 잘못 처리되기도 하므로 이를 방지하도록 불량시 실린더 동작하여 제품 인출 금지합니다. |
|
측면끼움식 외경측정모듈로 탁상식 외경측정기로 사용되며 구동장치에 부착하여 자동화(FA)측정 모듈로 사용합니다. |
| |
|
|
|
|
|
|
| 복합측정 |
일반 |
|
|

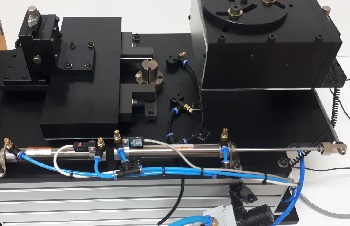

복합측정 |
일반 |
|
 |
|
|
 |
|
|
|
|
|
| 허브, 링, 디스크 형태의 제품의 내경 외경 두께 진원도 동심도 평행도를 자동측정하며 기종변경이 용이하고 현장에서 전수 자동 검사에 적합함 |
|
공압구동식 상부 축끼움 방식과 측면끼움 방식이 동시에 구성되며 자동화(FA)측정 모듈로 사용합니다. |
| |
|
|
|
|
|
|
| 복합측정 |
일반 |
|
|
복합측정 |
일반 |
|
 |
|
|
 |
|
|
|
| |
|
| 파츠피더로 공급된 부품의 내경, 동심도(Runout)을 회전Scan하면서 자동측정하여 합부판정 및 불량선별 |
|
자동공급된 소형샤프트 부품의 외경과 진원도를 자동회전하면서 합부판정. FA시스템과 IO Interface |
| |
| 복합측정 |
일반 |
|
|
복합측정 |
일반 |
|
 |
|
|
 |
|
|
|
| |
|
| 소형 부품의 내경 기준으로 외경Runout(동심도)을 자동 회전방식으로 측정 |
|
좌우 구멍의 내경,진원도를 회전방식으로 측정하고 각각의 동심도를 측정함. 특히 내경의 측정위치를 서보 위치 변경하면서 측정 |
| |
| |
